开关桥

产品概述

开关桥是由四只高速开关二极管作桥式连接，有四个引出脚。两只二极管负极的连接点是全桥直流输出端的“正极”，两只二极管正极的连接点是全桥直流输出端的“负极”，外用绝缘塑封而成。

产品特点

开关桥

开关桥有极低的正向压降与极高的开关速度，利用其极低的损耗和极快的开关速度，在电网监测、智能电表、仪器仪表等行业广泛应用。

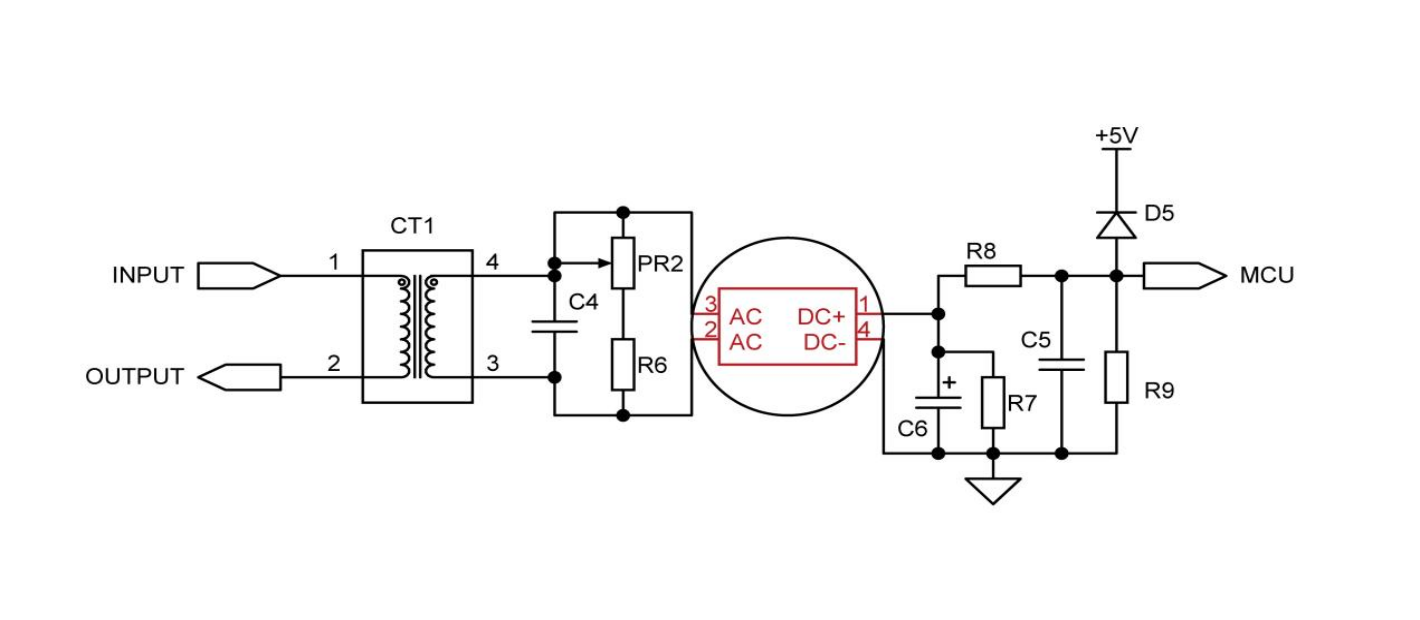

电路应用

开关桥是利用二极管单向导电性，把交流电变换成直流电，通过检测直流电电压，从而达到监测主线电压与电流目的。

应用领域

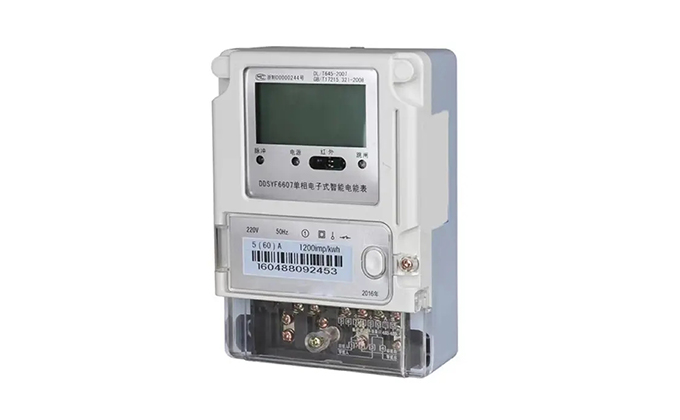

智能电表

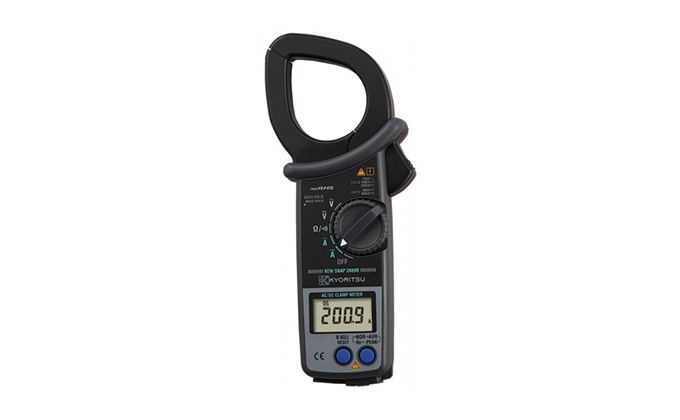

仪器仪表

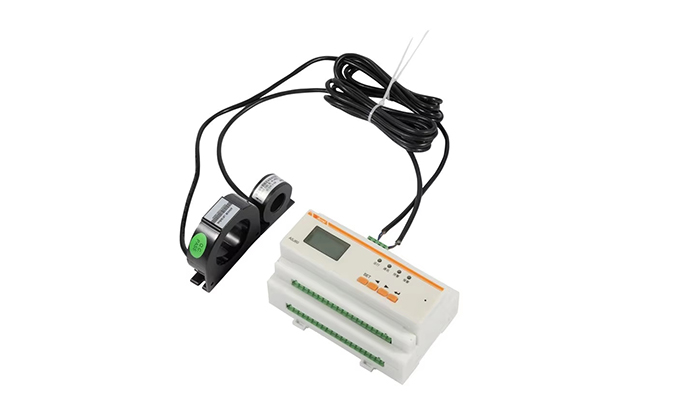

电网监测

产品选型

Type	Current	Voltage	Package	Application	VF @25℃	VF@125℃	IR(uA)25℃	IFSM(A)	Tj（℃）	Download
NB4148	0.3	100	SOT23-4	开关桥	1.0@10mA	0.45@1A	0.05	30	–55 to +150
