采样桥

产品概述

一种集成采样功能的整流桥，即通过采集电路中的输入电流，实现功率分配、电路保护。

产品特点

1

较低的电阻温度系数，较宽的使用温度范围（480℃以下）

具有较低的电阻温度系数，温漂小，输出功率相对稳定.精密电阻封装到整流桥内部，可以利用散热片对精密电阻散热，有效降低精密电阻温度，减少温升对电阻阻值的影响

2

简化PCB装配工序，降低装配成本，一致性高

简化PCB装配工序，降低装配成本，性价比高；改善外置精密电阻安装工艺复杂、批量生产时电阻值一致性不好、不良率高的问题，提升功率一致性、稳定性。大批量生产时一致性高。

3

减少干扰

改善了精密电阻在线路板上跨接通过，主回路过长，导致干扰增加和采集精度偏差的问题

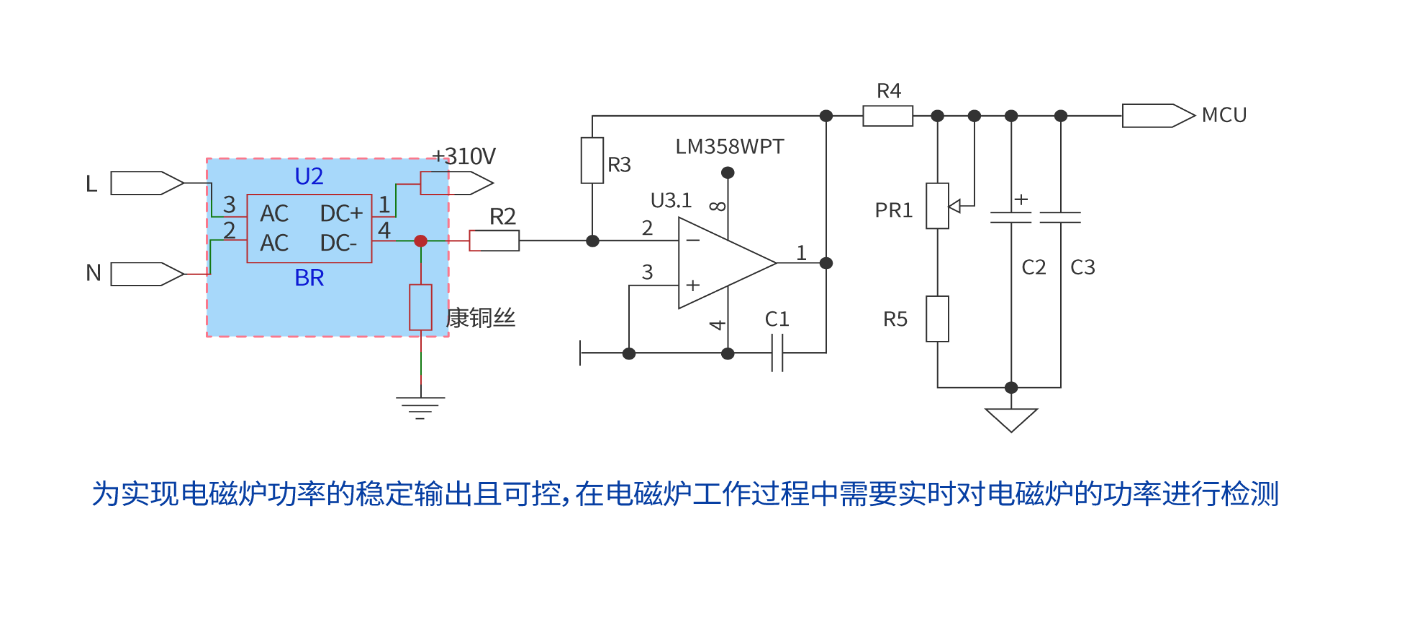

电路应用

应用领域

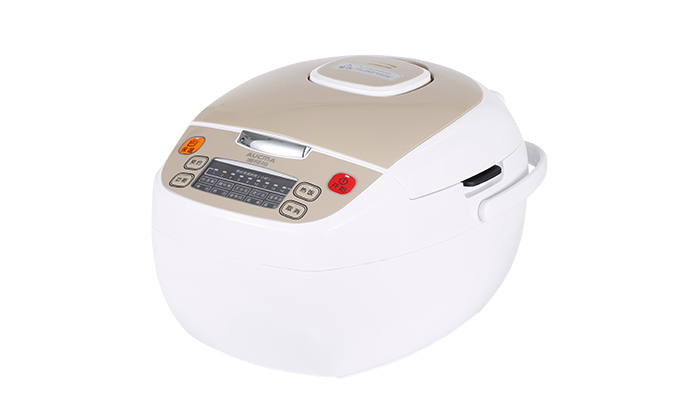

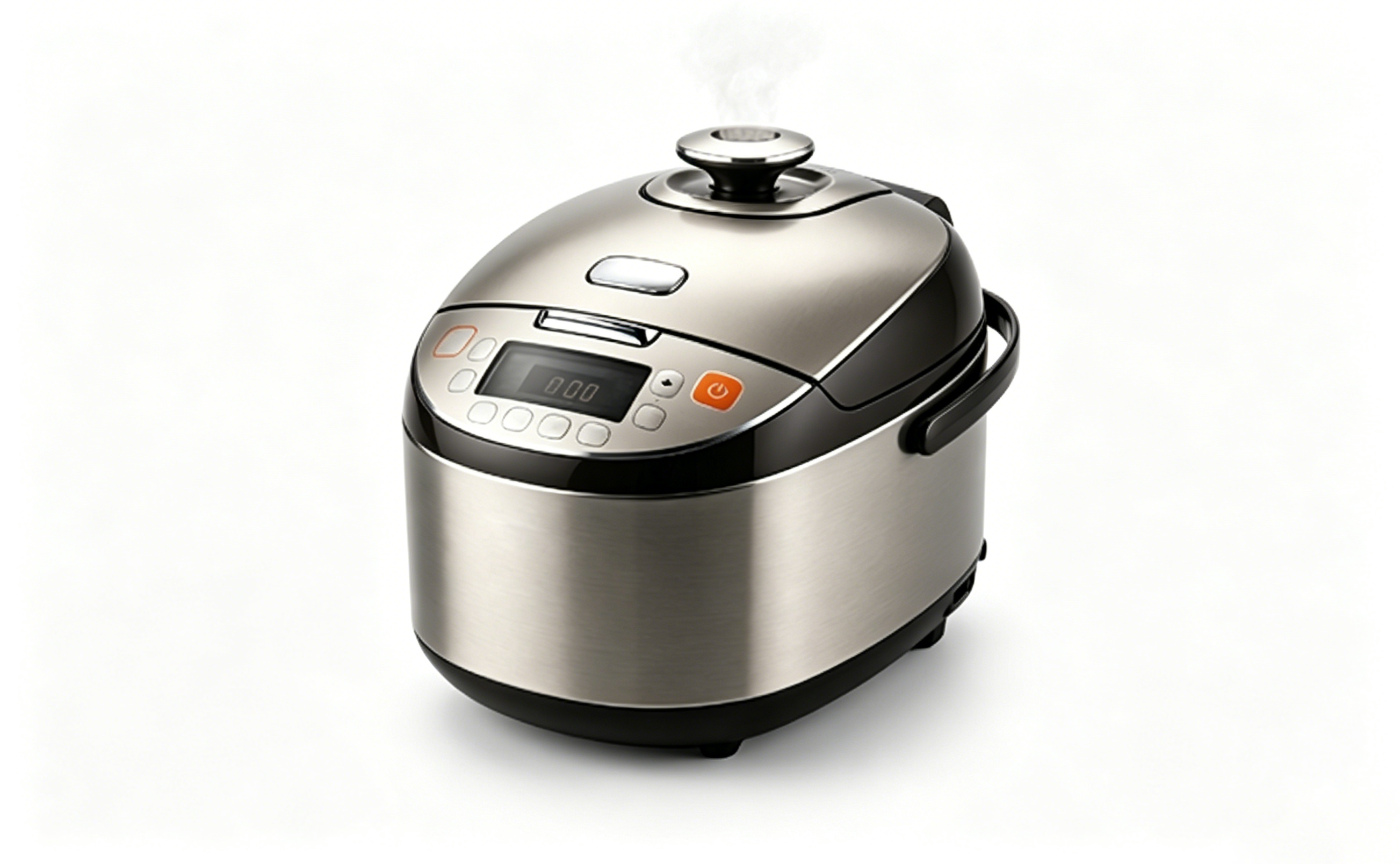

电饭煲

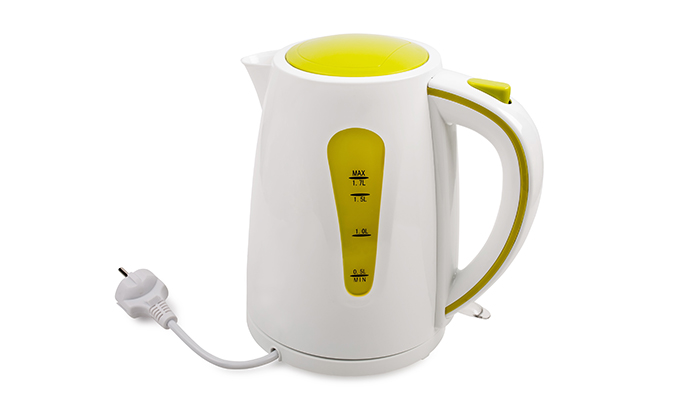

电水壶

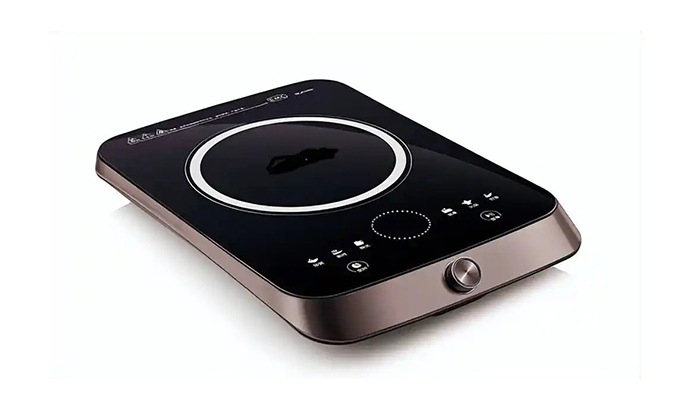

电磁炉

电烤炉

产品选型

Type	Current	Voltage	Resistancevalue(m）	Package	VF @25℃	VF@125℃	IR(uA)25℃	IR(mA)125℃	IFSM(A)	Tj（℃）	Download
GBJ1508R8	15	800	8	GBJ	1.0@7.5A	/	5	0.1		–55 to +175
GBJ2008R8	20	800	8	GBJ
GBJ1508R10	15	800	10	GBJ	1.0@7.5A	/	5	0.1	30	–55 to +175
GBJ2008R10	20	800	10	GBJ
GBJ2008R12	20	800	12	GBJ
GBJ2008R15	20	800	15	GBJ
GBJ1508R20	15	800	20	GBJ	1.0@7.5A	/	5	0.1		-55 to +175
GBJ2008R20	20	800	20	GBJ
GBJ2508R20	25	800	20	GBJ	1.1@12.5A	/	5	0.5	160	–55 to +150
