电源适配器

应用概述

大功率电源适配器应用于电动助力车充电器、笔记本电脑、LED电源、安防电源、工业设备辅助电源等；

电源采用PFC+LLC架构，开关管采用氮化镓+碳化硅二极管（FRD），相比传统MOS，电源的体积显著缩小。氮化镓

的加入，不仅缩小了电源体积，还提高了电源效率。

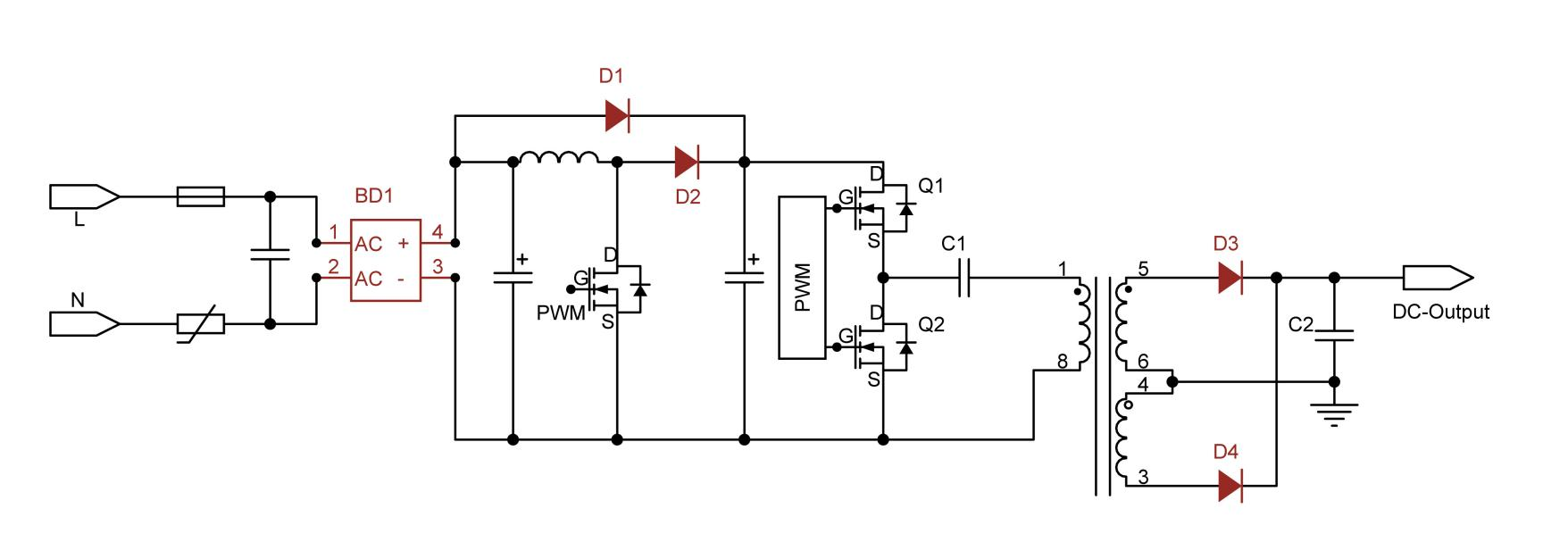

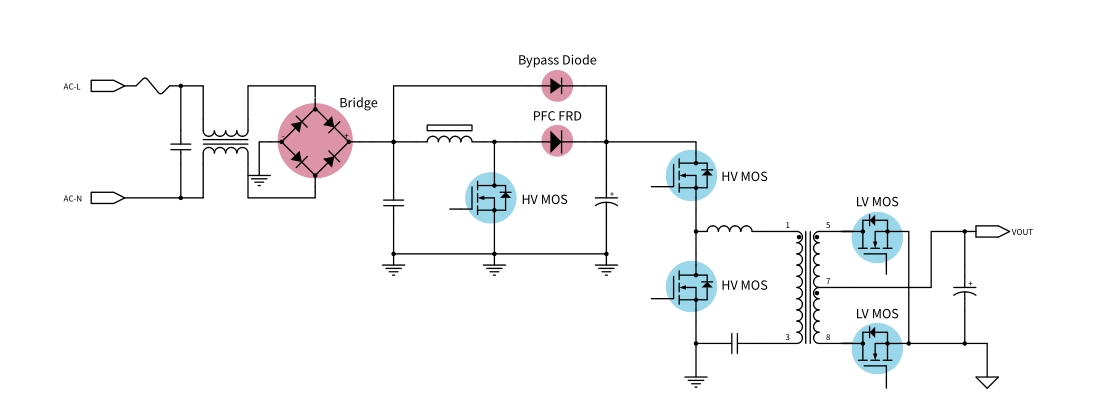

电路原理图

桥堆BD1

Type	Current	Voltage	Package	Application	VF@25℃	IR(uA)25℃	IR(mA)125℃	IFSM(A)	Tj（℃）
GBJ2508	25	800	GBJ	200W	1.1@25A	5	0.5	160	-55 to +150
GBU2508	25	800	GBU	180W	1.1@25A	2	0.5	300	-55 to +150
GBU2510	25	1000	GBU	180W	1.2@25A	5	0.5	330	-55 to +150

旁路二极管-D1

Model	Current	Voltage	Package	VF@I25℃	VF@I125℃	Trr(ns)	IR(uA)25℃	IR(mA)125℃	IFSM(A)	Tj（℃）
ES3JSP	3	600	TO-277	1.7@3A	1.5@3A	35	5	0.1	90	-55 to +150
S3JB	3	600	SMB	1.0@3A	0.9@3A	/	10	0.2	160	-55 to +150
S3MC	3	1000	SMC	1.1@3A	0.9@3A	/	10	0.2	120	-55 to +150

PFC二极管-D2

Model	Current	Voltage	Package	VF@I25℃	VF@I125℃	Trr(ns)	IR(uA)25℃	IR(mA)125℃	IFSM(A)	Tj（℃）
TSR6T600ACT	6	600	TO-220AC	2.1@6A	1.5@6A	13	1	0.03	80	-55 to +150
TSR6T650ACT	6	650	TO-220AC	2.1@6A	1.5@6A	13	1	0.03	80	-55 to +150
ES8HSP	8	500	TO-277	1.65@8A	1.5@8A	35	5	0.1	90	-55 to +150
MURE860ACT	8	600	TO-220AC	1.65@8A	1.45@8A	35	5	0.25	85	-55 to +150
ES8JSP	8	600	TO-277	1.65@8A	1.5@8A	35	5	0.1	90	-55 to +150
S8JSP	8	600	TO-277	1.0@8A	0.9@8A	/	5	0.1	250	-55 to +150
TSR8T650ACT	8	650	TO-220AC	2.2@8A	1.32@4A	35	1	0.03	120	-55 to +150
ES8KSP	8	800	TO-277	1.7@8A	1.5@8A	/	5	0.1	130	-55 to +150

肖特基二极管-D3 D4

Type	Current	Voltage	Package	VF @25℃	VF@125℃	IR(uA)25℃	IR(mA)125℃	IFSM(A)	Tj（℃）
TSR20L100CT/CTF	20	100	TO-220/263/252/262/251	0.61@10A	0.56@5A	50	20	160	-65 to +150
TSR20V100CT/CTF	20	100	TO-220/263/252/262/251	0.65@10A	0.34@3A	100	100	180	-65 to +150
TSP20L100SP	20	100	TO-277	0.61@10A	0.56@5A	50	20	160	-65 to +150
TSR20S100CT/CTF	20	100	TO-220/263/262	0.62@10A	0.43@5A	70	50	230	-65 to +150
TSP20V100D	20	100	TO-252	0.44@10A	0.40@3A	20	5	220	-50 to +150
TSR20V100CTS	20	100	TO-220AB	0.65@10A	0.34@3A	100	100	180	-65 to +150
TSR20A100CT/CTF	20	100	TO-220AB/TO-220F	0.6@10A	0.54@5A	10	2	120	-65 to +150
TSR30L100CT/CTF	30	100	TO-220/263/262	0.67@15A	0.36@5A	70	50	230	-65 to +150
TSP30L100D	30	100	TO-252	0.48@15A	0.43@5A	20	10	230	-40 to +150
TSR40L100CT/CTF	40	100	TO-220/263/262	0.66@20A	0.38@6A	90	10	280	-50 to +150
TSR40L100PT	40	100	TO-3P	0.66@20A	0.38@6A	90	10	320	-50 to +150
TSR40A100CT	40	100	TO-220AB	0.47@20A	0.42@3A	20	30	280	-65 to +150
TSR60L100CT/CTF	60	100	TO-220/263/262	0.38@30A	0.32@3A	40	10	380	-65 to +150
TSR60L100PT	60	100	TO-247S	0.38@30A	0.32@3A	40	10	380	-65 to +150
