PD快充

产品
- 整流器件类
  - 桥堆

    软桥

    产品概述

    通过优化二极管Ta/Tb(开通时间/关断时间)较软的恢复特性，大幅减少谐波振荡的发生，从而减少或者减小桥堆周边EMI抑制器件的使用或者使用规格，例如X电容，共模电感，差模电感等。

    产品特点

    1

    改善EMI/EMC

    改善低频传导特性；降低AC输入线杂散电感；通过桥堆中整流二极管较平滑的恢复特性，抑制交流输入电压整流后造成的高频干扰。

    2

    节省BOM成本

    有效减少输入端共模电感与X电容的使用；由普通共模电感+X电容+差模电感改为π型滤波（CLC滤波），降低BOM成本。

    查看更多

    普通桥

    产品概述

    整流桥产品是由四只整流硅芯片作桥式连接，有四个引出脚。两只二极管负极的连接点是全桥直流输出端的“正极”，两只二极管正极的连接点是全桥直流输出端的“负极”，外用绝缘塑封而成。

    产品特点

    1

    整流桥

    整流桥当中的整流，是通过二极管的单向导通性来完成工作；简单点说，二极管是单向的，它是正向导通和反向截止。二极管只允许电流单向通过，所以将其接入交流电路时，能使电路中的电流只按单向流动，即所谓“整流”。

    查看更多

    肖特基桥

    产品概述

    肖特基整流桥产品是由4颗肖特基硅二极管桥式连接，有四个引出脚。两只二极管负极的连接点是全桥直流输出端的“正极”，两只二极管正极的连接点是全桥直流输出端的“负极”，外用绝缘朔料封装而成。

    产品特点

    1

    肖特基整流桥

    肖特基整流桥，有更低的压降与更快的开关速度，在高频、低电压、大电流整流电路中有更低的温度表现与更好的效率提升。

    查看更多

    低压降桥

    产品概述

    LOW VF整流桥产品是由四只低压降整流硅芯片作桥式连接，有四个引出脚。两只二极管负极的连接点是全桥直流输出端的“正极”，两只二极管正极的连接点是全桥直流输出端的“负极”，外用绝缘塑封而成。LOW VF即是正向压降极低的整流桥。

    产品特点

    1

    低压降桥

    所谓LOW VF整流桥是指正向压降低于普通整流桥的正向压降，根据热量计算公式 Q =I2Rt=Pt=UIt=U2t/R=I2Rt，电压越低，所发出的热量越小，相对应的有功功率就越高；所以，同功率电路应用中LOW VF整流桥的效率更高，热量更低。

    查看更多

    逆变桥

    产品概述

    逆变桥是由四颗快恢复二极管整合一起，即将四颗芯片封装到一个支架上作桥式连接，有四个引出脚。两只二极管负极的连接点是直流输出端的“正极”，两只二极管正极的连接点是直流输出端的“负极”，另两个引脚是交流输入端，外用绝缘塑料封装而成。

    产品特点

    1

    逆变桥

    逆变桥工作频率高（10KHz-70KHz）,PCBA面积小；反向恢复时间为75ns，反向恢复时间较短, 杂散电容相对较小，所以对EMI 改善有优势。

    查看更多

    采样桥

    产品概述

    一种集成采样功能的整流桥，即通过采集电路中的输入电流，实现功率分配、电路保护。

    产品特点

    1

    较低的电阻温度系数，较宽的使用温度范围（480℃以下）

    具有较低的电阻温度系数，温漂小，输出功率相对稳定.精密电阻封装到整流桥内部，可以利用散热片对精密电阻散热，有效降低精密电阻温度，减少温升对电阻阻值的影响

    2

    简化PCB装配工序，降低装配成本，一致性高

    简化PCB装配工序，降低装配成本，性价比高；改善外置精密电阻安装工艺复杂、批量生产时电阻值一致性不好、不良率高的问题，提升功率一致性、稳定性。大批量生产时一致性高。

    3

    减少干扰

    改善了精密电阻在线路板上跨接通过，主回路过长，导致干扰增加和采集精度偏差的问题

    查看更多

    开关桥

    产品概述

    开关桥是由四只高速开关二极管作桥式连接，有四个引出脚。两只二极管负极的连接点是全桥直流输出端的“正极”，两只二极管正极的连接点是全桥直流输出端的“负极”，外用绝缘塑封而成。

    产品特点

    1

    开关桥

    开关桥有极低的正向压降与极高的开关速度，利用其极低的损耗和极快的开关速度，在电网监测、智能电表、仪器仪表等行业广泛应用。

    查看更多
  - 肖特基

    普通肖特基

    产品概述

    沃尔德肖特基二极管采用先进的封装工艺，具有低正向压降的特点。电流涵盖了1A到60A，电压从40V到200V全覆盖，可以满足电源产品的高效率，高可靠性的需求。

    产品特点

    1

    低正向压降

    多种封装，满足各类电源需求

    查看更多

    高压肖特基

    产品概述

    沃尔德高压肖特基二极管具有较低的VF值和极低的反向漏电流Ir，体现出良好的低温升特性。VRRM高达350V,电流从5A到40A全覆盖，能更好的满足高压输出电源的高效率、高可靠性的需求。

    产品特点

    1

    VF值

    较低的VF值

    2

    反向漏电流

    极低的反向漏电流Ir

    3

    封装

    多种封装，满足各类电源的需求

    查看更多

    低压降肖特基

    产品概述

    沃尔德 LOW VF肖特基二极管采用先进的Trench工艺，具有较低的VF值和极低的高温漏电流，能更好的满足电源产品的高效率，高可靠性的需求。

    产品特点

    1

    VF值

    较低的VF值

    2

    漏电流

    极低的高温漏电流

    3

    封装

    多种封装，满足各类电源需求

    查看更多
  - 快恢复

    普通快恢复

    产品概述

    沃尔德快恢复二极管采用先进的封装工艺，电压从100V到1700V，电流从1A到300A,反向恢复时间从16ns到500ns ,适用于PFC电路，高频高压电源等。

    产品特点

    1

    电压分布

    丰富的电压分布

    2

    封装形式

    多种封装形式，满足各类电源需求

    查看更多

    LOW Trr快恢复

    产品概述

    沃尔德LOW Trr超快恢复二极管具有极低的反向恢复时间Trr和极低的反向恢复电荷Qrr，并具有超快的开关速度，应用于硬开关条件下的PFC电路和高压高频电源的次级整流电路。

    产品特点

    1

    TRR和QRR

    极低的Trr和Qrr，低漏电流。

    2

    速度

    超快的开关速度，减小开关损耗。

    查看更多

    LOW VF 快恢复

    产品概述

    沃尔德LOW VF快恢复二极管具有低的VF值、低漏电流，应用于PFC电路、高频高压电路、次级整流电路。

    产品特点

    1

    VF值和漏电流

    低VF值，低漏电流。

    2

    速度

    超快开关速度。

    查看更多

    共阴共阳快恢复

    产品概述

    沃尔德共阴共阳快恢复二极管具有一致性好，低VF值、低Trr、低漏电流的特性，应用于高频桥式整流电路，正负压输出整流电路、高频高压大电流电路。

    产品特点

    1

    VF值及反向恢复时间

    低VF值，低反向恢复时间。

    2

    漏电流

    低漏电流

    查看更多
  - 开关管

    全系列

    产品概述

    沃尔德开关二极管具有较快的恢复时间和高开关速度的特性，广泛应用于电源、音频、视频、无线通信、工业等领域。

    产品特点

    1

    TRR

    较小的Trr (反向恢复时间）,开关速度快

    2

    封装体积

    封装小，体积小

    查看更多
- 保护器件类
  - TVS

    TVS二极管

    产品概述

    瞬态抑制二极管，TVS。全系列产品都有。

    产品特点

    1

    TVS二极管

    1、TVS是一种高品质的突波吸收器，以二极管（伏安特性）并联在电路中。自然界的感应雷击、静电释放、电子装置的电流浪涌都是让现代电子系统面临严峻的考验。在电路中产生瞬态电压时，TVS利用雪崩原理，以P秒级的反应速度瞬间起到分流限压的作用，从而保护负载不被损坏。

    查看更多
  - ESD

    静电抑制器

    产品概述

    抗静电器件，ESD。针对主流竞品，我司均有可替代产品，ESD类我司接受定制物料。

    产品特点

    1

    ESD

    ESD，(Transient Voltage Suppressor)（半导体）静电抑制器，小型化的TVS，与TVS有着一样的特性和工作方式。只是随着把内部芯片面积的减少，来获得了体积小，电容值小（电容和体积是成正比），封装方式多样的特点。主要应用于一些小型号的便携设备的防静电和抗小型脉冲群的处理。对于ESD TVS 多路防护的产品，也叫阵列产品(IC)。

    查看更多
  - GDT

    GDT

    产品概述

    陶瓷气体放电管，GDT。全系列产品都有，目前正在开发超薄型产品。

    产品特点

    1

    GDT

    GDT“陶瓷气体放电管”是一种陶瓷封装的、内充低压惰性气体的短路型保护器件，一般分二电极和三电极两种结构。基本的工作原理是气体放电。当极间的电场强度超过气体的击穿强度时，就引起间隙放电，从而限制了极间的电压，使与放电管并联的其它器件得到保护。

    查看更多
  - MOV

    MOV

    产品概述

    氧化锌压敏电阻，MOV。我司只做贴片类产品SMD-MOV，以及复合功能型产品GMOV。

    产品特点

    1

    MOV

    MOV是一种以氧化锌为主要成分的金属氧化物半导体非线性电阻原件，所谓压敏，就是对电压敏感，当电压达到一定数值的时候，元件开始动作。

    查看更多
  - TSS

    TSS

    产品概述

    半导体放电管，TSS。全系列产品都有。

    产品特点

    1

    TSS

    TSS是一种PNPN组件,一个无门电极的自由电压控制的可控硅,当电压超过它的断态峰值电压(或称雪崩电压)时，半导体放电会将瞬态电压箝制到组件的开关电压(或称转折电压)值之内。电压继续增大时，半导体放电管由于负阻效应进入导通状态，只有在当电流小于维持电流时，组件才复位并恢复到它的高阻抗状态。

    查看更多
- 功率器件类
  - MOS

    SGT MOS

    产品概述

    沃尔德SGT MOS 具有极低的RDs(on) 、低的Qg和Ciss ，并具有开关速度快等特点，能满足产品温升和效率的要求。

    产品特点

    1

    FOM值

    较低的FOM（RDs(on)*Qg)值

    2

    速度

    开关速度快

    3

    封装

    多种封装，满足各类电源需求

    查看更多

    Planar MOS

    产品概述

    沃尔德Planar MOS 具有低的RDs(on)和Ciss 并具有强的EAS性能等特点，能满足产品高效和可靠的要求。

    产品特点

    1

    RDs(on)

    低的RDs(on)和Ciss

    2

    EAS性能

    强的EAS性能

    3

    封装

    多种封装，满足各类电源需求

    查看更多

    Trench Mos

    产品概述

    沃尔德Trench MOS 具有较低的RDs(on) 、Qg和Ciss ，开关速度快并具有强的EAS性能和抗短路性能等特点，能满足产品高效和可靠的要求。

    产品特点

    1

    FOM值

    较低的FOM（RDs(on)*Qg)值。

    2

    EAS性能

    强的EAS性能

    3

    抗短路

    抗短路性能

    4

    封装

    多种封装，满足各类电源需求

    查看更多

    SJ(超结)MOS

    产品概述

    沃尔德SJ（超结）MOS采用多层外延工艺，具有低RDS（on）、结电容小、Qg 小，易驱动、开关速度快的特点，使电源更容易实现高效率，高可靠性。

    产品特点

    1

    RDS(ON)

    低RDS（on）（详细请看产品选型列表）

    2

    结电容

    结电容小、Qg小、易驱动

    3

    速度

    开关速度快

    4

    封装

    多种封装，满足各类电源需求

    查看更多
- 第三代半导体
  - SIC 二极管

    碳化硅二极管

    产品概述

    沃尔德碳化硅二极管具极小的反向恢复时间、高浪涌电流、高效可靠的特性，封装主要有PDFN5*6、TO-252、TO-220、TO-247等。

    产品特点

    1

    TRR

    极小的TRR

    2

    浪涌

    高浪涌电流

    3

    速度

    开关速度快

    4

    封装

    多种封装

    查看更多

    碳化硅MOS管

    产品概述

    沃尔德碳化硅mos管具有低RDS（on）高开关速度，高效可靠，封装TOLL、TO-247等

    产品特点

    1

    RDS(on)

    低导通电阻（RDS（on））

    2

    速度

    高开关速度

    查看更多
- EMI改善
  - 吸收二极管

    30M-60M辐射

    产品概述

    沃尔德吸收二极管具有较长的存储时间和较小的Irr,同时具有较长的平缓反向恢复特性，能平缓恢复电流，应用于电源的RCD吸收电路，从而使电源产品达到更好的EMI特性，满足电源产品高效率、高可靠性的需求。

    产品特点

    1

    改善EMI

    SOD-123FL封装，降低空载损耗，对30MHZ~60MHZ的EMI辐射有改善。

    2

    提升效率

    10%负载时，提升转换效率2%~3%, 综合效率提升约0.8%

    查看更多
  - 软桥

    9K-1M传导

    产品概述

    通过优化二极管Ta/Tb(开通时间/关断时间)较软的恢复特性，大幅减少谐波振荡的发生，从而减少或者减小桥堆周边EMI抑制器件的使用或者使用规格，例如X电容，共模电感，差模电感等。

    产品特点

    1

    1、改善EMI/EMC

    改善低频传导特性；降低AC输入线杂散电感；通过桥堆中整流二极管较平滑的恢复特性，抑制交流输入电压整流后造成的高频干扰。

    2

    2、节省BOM成本

    有效减少输入端共模电感与X电容的使用；由普通共模电感+X电容+差模电感改为π型滤波（CLC滤波），降低BOM成本。

    查看更多
应用领域
技术创新
技术社区
质量和体系
关于沃尔德
联系我们

中文

中文

English

日本語

在线客服

服务热线

+86-755-82682846

公众号

返回顶部

PD快充

应用概述

电源适配器广泛配套于安防摄像头、机顶盒、路由器、灯条、按摩仪、手机、液晶显示器和笔记本电脑等产品中。

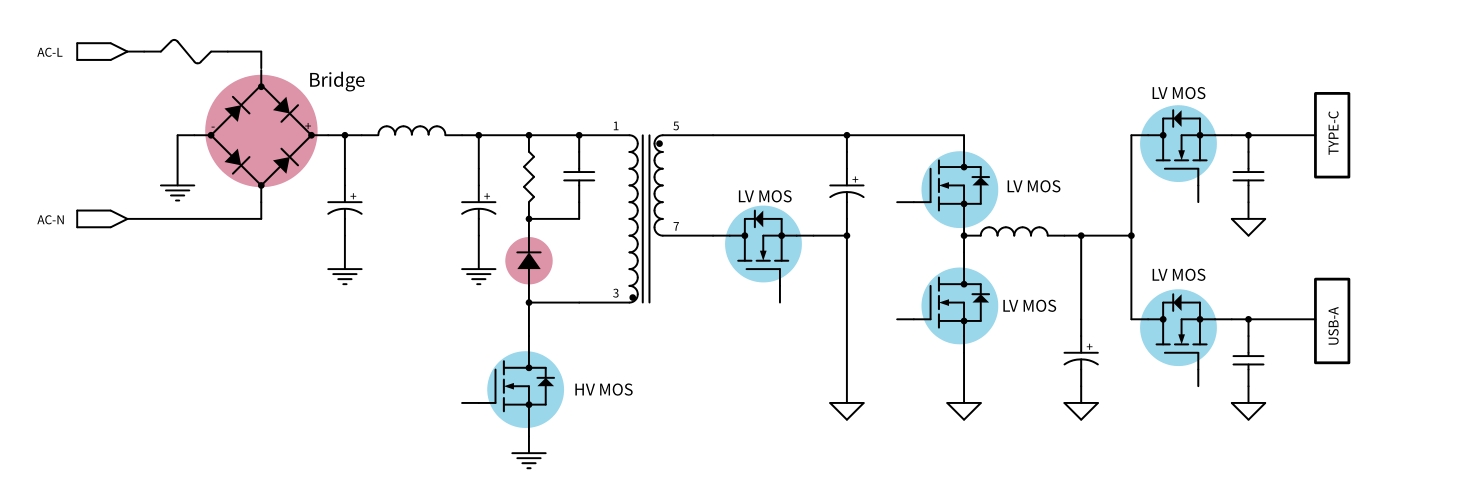

电路原理图

器件选型

Type	Current	Voltage	Package	Application	VF@25℃	IR(uA)25℃	IR(mA)125℃	IFSM(A)	Tj（℃）
KBJ406	4	800	KBJ	48W	1.0@4A	1	0.5	135	-55 to +175
GBL406	4	800	GBL	48W	1.0@4A	1	0.5	135	-55 to +175
D3K410	4	1000	D6K	48W	1.1@4A	5	0.5	120	-55 to +175
GBL410G	4	1000	GBL	60W	1.15@4A	5	0.5	160	-55 to +150
GBP410	4	1000	GBP	60W	1.15@4A	5	0.5	120	-55 to +150
GBU410	4	1000	GBU	60W	1.15@4A	5	0.5	120	-55 to +150
GBP410-S Short pin	4	1000	GBP	60W	1.15@4A	10	0.5	100	-55 to +175
LSB40M	4	1000	LSB	48W	1.15@4A	10	0.1	100	-55 to +175
LSB50M	5	1000	LSB	48W	1.1@5A	5	0.1	180	-55 to +150
KBJ606	6	800	KBJ	65W	1.1@6A	1	0.5	170	-55 to +150
GBU608	6	800	GBU	65W	1.1@6A	1	0.5	170	-55 to +175
LSB60M	6	1000	LSB	48W	1.1@6A	5	0.1	160	-55 to +150
GBL610	6	1000	GBL	72W	1.1@6A	5	0.5	160	-55 to +150
GBU610	6	1000	GBU	72W	1.1@6A	5	0.5	150	-55 to +150
D3K610	6	1000	D3K	65W	1.1@6A	5	0.5	170	-55 ~ +175
GBP610	6	1000	GBP	72W	1.1@6A	10	0.5	175	-55 to +150
GBU610G	6	1000	GBU	72W	1.1@6A	1	0.5	170	-55 to +150
RBU810	8	1000	RBU	90W	1.1@8A	5	0.5	175	-55 to +150
D3K810	8	1000	D5K	90W	1.1@8A	5	0.5	170	-55 to +150
GBU810	8	1000	GBU	90W	1.1@8A	5	0.5	175	-55 to +150
GBL810	8	1000	GBL	90W	1.1@8A	5	0.5	175	-55 to +150
GBP810	8	1000	GBP	72W	1.1@8A	10	0.5	200	-55 to +150
LSB80M	8	1000	LSB	65W	1.1@8A	10	0.5	200	-55 to +150

肖特基选型

Type	Current	Voltage	Package	Application	VF@25℃	VF@125℃	IR(uA)25℃	IR(mA)125℃	IFSM(A)	TJ（℃）
TSR20V120CT/CTF	20	120	TO-220/263/262	19V/3.25A	0.75@10A	0.71@10A	50	10	220	-65 to +150
TSR20L120CT	20	120	TO-220/263/262	24V/2A	0.70@10A	0.38@1A	50	40	120	-40 to +150
TSP20V120SP	20	120	TO-277	24V/1A	0.73@20A	0.36@2A	50	10	220	-40 to +150
TSR30L120CT/CTF	30	120	TO-220/263/262	20V/4.5A	0.80@15A	0.43@3A	60	50	280	-65 to +150
TSR40L120CT/CTF	40	120	TO-220/263/262	16V/5A	0.46@20A	0.39@5A	50	10	280	-50 to +150
